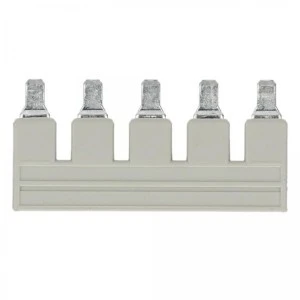

Mostek grzebieniowy 5-torowy firmy WAGO to akcesorium montażowe przeznaczone do szybkiego i łatwego połączenia do 5 złączek sąsiadujących ze sobą.
Po odpowiednim przygotowaniu mostek może zostać wykorzystany do łączenia złączek przeskokowo.
Mostki grzebieniowe są używane do zwiększenia efektywności montażu i zmniejszenia ilości potrzebnych połączeń, co przekłada się na oszczędność czasu i redukcję potencjalnych punktów awarii w instalacji elektrycznej.
Dane techniczne:
- Producent: WAGO
- Nazwa: Mostek grzebeniowy
- Typ: akcesoria montażowe
- Napięcie znamionowe: 800V
- Prąd znamionowy: 57A
- Szerokość: 47,8mm
- Wysokość: 4,1mm
- Głębokość: 23mm
- Miejsca mostków: 1-2-3-4-5
- Kolor: jasnoszary
- Obciążenie ogniowe: 0,041 MJ
- Masa: 10g
Mostkowanie
- Mostek grzebieniowy jako mostek redukcyjny.
- Przy mostkowaniu przez tylną ściankę złączki ze ścianką końcową można zastosować mostek do złączek o przekroju o dwa stopnie mniejszym, np. 16mm2 na 6mm2 lub 6mm2 na 2,5mm2
- Przy mostkowaniu przez otwartą stronę złączki ze ścianką końcową można w złączkach 16mm2 i 10mm2 zastosować mostek do złączek o przekroju o dwa stopnie mniejszym, a w złączkach 6/4/2,5mm2 mostek do złączek o przekroju o jeden stopień mniejszym,, np.16mm2 na 6mm2 lub 10m2 na 4mm2.
- Sumaryczny prąd odpływów nie może przekraczać wartości prądu znamionowego mostka redukcyjnego / grzebieniowego.
Mostki grzebieniowe
- Wyłamywania pinów stykowych 500V, 400V
- Opis przy pomocy pisaka
Mostkowanie c.d
- System mostkowania bazuja na zasadzie wtyk-gniazdo. Każda złączka posiada dwa otworu do mostkowania, wyposazone w dodatkową sprężynę ze stali chromoniklowej. Rozwiązanie to pozwala na zredukowanie wymiarów mostków wykonanych z miedzi elektrolitycznej do minimum. Jednocześnie ich obciążalność zostaje zachowana na poziomie prądu znamionowego złączki. Istnieje również możliwość mostkowania złączek PE. Własne warianty mostków tworzy się poprzez wyłamywanie poszczególnych pinów stykowych.
- Demontaż mostka grzebienowego: wprowadzić przyrząd montażowy od strony wypustu rozdzielającego dwa równoległe biegnące kanały do mostkowania i wyważyć mostek. Mostki (5-torowe) należy wyważyć wtykając przyrząd montażowy na środku, mostki od 5 torów wzwyż należy podważać raz z prawej, raz z lewej strony.
