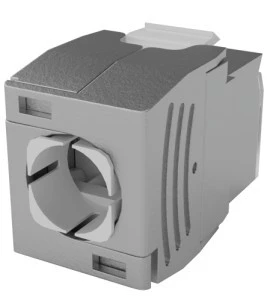

Moduł keystone STP kat.6A bezna. multifu. WireArte

WireArte gniazda multifunkcje to wiele możliwości w jednym elemencie.

Terminowane bez użycia specjalistycznych narzędzi, posiadają funkcje identyfikacji toru transmisyjnego zarówno poprzez wymienną, kolorową klapkę jak i specjalne oznaczniki. Osłona w postaci klapki chroni przed kurzem albo zachlapaniem. Moduł posiada możliwość wielostronnego wprowadzenia kabla instalacyjnego. Sposób wprowadzenia kabla, na wprost lub pod kątem warunkowany jest głębokością zabudowy tras kablowych. Wprowadzenie przewodu odbywa się poprzez zastosowanie wymiennej prowadnicy dzięki której przewód można wpinać z boku modułu, pod regulowanym kątem, co 45 stopni a także bezpośrednio, od tyłu. Prowadnica w istotny sposób chroni terminowane kable instalacyjne przed błędem instalatora, naciskami i zagięciami pogarszającymi właściwości transmisyjne. Ułatwia prace instalacyjne w miejscach o niewielkiej głębokości puszek i kanałów instalacyjnych.

Ważna zaleta konstrukcyjna:

• wpięcie wtyków telefonicznych RJ11, RJ12 nie powoduje uszkodzenia gniazda, specjalna konstrukcja powoduje, że piny złącza nie ulegają odkształceniom.

Typowe mocowanie pozwala na zastosowanie w osprzęcie wielu producentów. Testowane w niezależnym labolatorium badawczym INTERTEK.

Rodzaj gwarancji - 55 letnia gwarancja systemowa

Dane techniczne:

Ogólne:

• Kategoria: 6A
• Klasa: EA (norma 500MHz) o rozszerzonej charakterystyce do 650 MHz / 10 Gb/s
• Ekran: tak
• Rodzaj: beznarzędziowy (jednakże do terminacji modułu można również zastosować dedykowany nóż LSA NI004)

Korpus:

• Materiał: Odlew cynkowy, spełniający wymogi EMC zgodnie z EN 55022

Gniazdo:

• Trwałość wg norm: > 750 cykli
• Trwałość wg badań: > 1000 cykli
• Materiał styków: fosforobrąz
• Powłoka styków: 50 μcalowa warstwa złota na 40 μcalowej warstwie niklu
• Siła docisku styków: 100 g na styk
• Siła rozłączania: 50N przez 60s

Złącze szczelinowe:

• Sekwencja: 568A/B
• Materiał noży: fosforobrąz ze 100 μcalowa warstwą cyny
• Przyjmuje przewody: 22-24AWG
• Korpus: plastik odporny na ogień, zgodny z UL 94 V-0

Płytka PCB:

• Materiał: laminat FR4 o grubości 1,6 mm

Parametry elektryczne:

• Maks. wartość prądu: 1,5 A
• Rezystancja izolacji: 500 MΩ @ 100 Vdc
• Odporność napięciowa: 1000 Vac RMS @60Hz przez 60s
• Rezystancja styków: 20 mΩ
• Rezystancja noży IDC: 2,5 mΩ

Zasilanie PoE:

• Rodzaj: PoE, PoE+, 4PPoE

Zakres temperatur:

• Składowania: -40oC do +75oC
• Pracy: -20oC do +75oC

Wilgotność:

• Maksymalnie: 93%

W zestawie 5 klapek przeciwkurzowych w kolorach:

• czarny
• czerwony
• niebieski
• żółty
• przezroczysty

Seria WireArte

WireArte - system okablowania strukturalnego klasy premium, z niekonwencjonalnymi rozwiązaniami ułatwiającymi zarządzanie infrastrukturą pasywną, prędkością transmisji do 40Gb w warstwie miedzianej sieci i 55 letnią gwarancją systemową.
