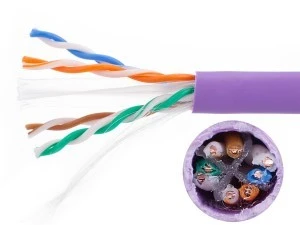

Kabel UTP kat.6 U/UTP 4x2x0,57 fioletowy LSOH Molex /500m/

CHARAKTERYSTYKA TECHNICZNA

Rodzaj kabla:

U/UTP

Kategoria:

6

Częstotliwość:

250 MHz

Przepustowość:

> 1 Gb/s

Przekrój:

4 x 2 x 0,57 mm (23AWG)

Żyły:

miedziane jednodrutowe o średnicy 0,57 mm (23AWG)

Średnica przewodnika w izolacji:

nom. 1,0 mm

Kolory izolacji żył:

zielona, niebieska, brązowa, pomarańczowa - skręcone w parę z żyłą białą

Ośrodek:

cztery pary żył skręcone w ośrodek na centralnie ułożonym separatorze krzyżowym

Ekranowanie:

brak

Typ ekranu:

-

Powłoka:

tworzywo bezhalogenowe nierozprzestrzeniające płomienia, o ograniczonym wydzielaniu dymu oraz gazów korozyjnych (LSZH)

Kolor powłoki:

fioletowy (RAL 4005)

Klasyfikacja ogniowa:

Eca

Zastosowanie:

Produkt jest przeznaczony do instalowania w okablowaniu poziomym oraz pionowym przeznaczonym do przesyłu danych.

WŁAŚCIWOŚCI MECHANICZNE

Promień zgięcia:

podczas instalacji: 8 x Ø zewnętrzna przewodu
w czasie pracy: 4 x Ø zewnętrzna przewodu

Max. siła ciągnienia:

100 N

Średnica zewnętrzna:

≤ 6,3 mm

Waga:

22,5 kg

Zakres temp. podczas pracy:

-20°C do +60°C

Zakres temp. podczas układania:

0°C do +50°C

WŁAŚCIWOŚCI ELEKTRYCZNE

Tłumienność odbiciowa (RL) w danym zakresie częstotliwości:

f = 1-10 MHz: 20 + 5•lg(f) dB
f = 10-20 MHz: 25 dB
f = 20-250 MHz: ≥ 25 - 7•lg(f/20) dB

Opóźnienie propagacji:

≤ 534 + 36/(f^0.5) ns/100m

Kąt opóźnienia:

≤ 45 ns/100m

Impedancja charakterystyczna w zakresie częstotliwości:

1 - 250 MHz: 100 ± 6 Ω
250 - 300 MHz: 100 ± 15 Ω

Rezystancja:

max. 72 Ω/km

Tolerancja rezystancji:

≤ 2%

Pojemność przy 1kHz

nom. 45 pF/m

Asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz (max):

1500 pF/km

Max. napięcie:

72 Vdc

Wytrzymałość dielektryczna:

1500 V/60sec min rms

Prędkość propagacji NVP:

68%

Rezystancja izolacji (500V):

≥ 5000 MΩ•km

Tłumienność w danym zakresie częstotliwości:

30 - 100 MHz: ≥ 45 dB
100 - 250 MHz: 40-20log(f/100)

Spełnione normy:

RoHS,
TIA-568-C.2 kat.6,
ISO/IEC 11801 Ed. 2.2:2011,
Klasa E, IEC 61156-5,
PN-EN 50173:2011 Klasa E,
EN 50288-5,
EN 50575:2014+A1:2016
