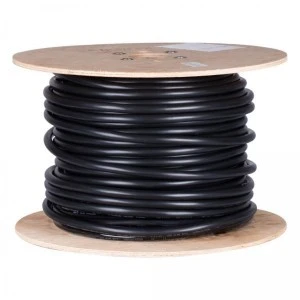

Wysokiej jakości przewód 2XSLCYK-J, niemieckiej marki Helukabel, na napięcie znamionowe 600/1000V. Przeznaczony do zasilania silników z przemiennikami / przetwornicami częstotliwości (falownikami / inwerterami), wykonany według normy IEC 60502-1.
Jest elastyczny, podwójnie ekranowany, wykazuje kompatybilność EMC, a także charakteryzuje się zwiększoną obciążalnością prądową.
Odporny na promieniowanie UV i warunki atmosferyczne. Może być stosowany do instalacji zewnętrznych i wewnętrznych, z możliwością bezpośredniego zakopania w ziemi.
Dane techniczne:
- Producent: Helukabel
- Indeks: 18191430
- Rodzaj przewodu: SERVO-EMV-UV-2XSLCYK-J
- Liczba i przekrój żył: 4 G 1,5 mm²
- Napięcie pracy: 600/100 V
- Napięcie testu: 3500 V
- Temperatura pracy (stacjonarnie): -30°C do +90°C
- Minimalny promień gięcia (elastycznie): 10 x Ø przewodu
- Minimalny promień gięcia (ułożenie na stałe): 5 x Ø przewodu
- Przybliżona średnica zewnętrzna: 11,3 mm
- Przybliżona waga miedzi: 95 kg/km
- Przybliżona waga kabla: 194 kg/km
Budowa:
- Żyły: miedziane nieocynowane, wielodrutowe giętkie klasy 5, wg IEC 60228
- Izolacja żył: polietylen usieciowany XLP
- Kolory żył: brązowy, czarny, szarny, żółto-zielony
- Ekranowanie: dwuwarstwowe (folia AL/PET + oplot z drutów miedzianych ocynowanych o gęstości krycia min. 80%)
- Powłoka: polwinit PVC
- Kolor powłoki: czarny (RAL 9005)
Właściwości i badania:
- Odporny na promieniowanie UV, warunki atmosferyczne
- Stosowany do instalacji zewnętrznych i wewnętrznych, z możliwością bezpośredniego zakopania w ziemi
- Odporność na pionowe rozprzestrzenianie płomienia na pojedynczym przewodzie wg DIN VDE 0482-332-1-2 /DIN EN 60332-1-2 / IEC 60332-1-2
- Odporność na promieniowanie UV wg DIN EN ISO 4892-2
- Odporność na warunki atmosferyczne wg DIN EN ISO 4892-2
Zastosowanie:
Przewód przeznaczony jest do zasilania silników z przemiennikami częstotliwości (falownikami/ inwerterami) w celu zapewnienia kompatybilności elektromagnetycznej (EMC) w systemach, budynkach oraz obiektach wyposażonych w urządzenia, oraz sprzęt, z których zakłócenia elektromagnetyczne mogą mieć niedopuszczalny wpływ na otaczające środowisko.
Zastosowanie XLPE na izolacji wpływa na zwiększenie obciążalności prądowej oraz temperatury pracy na żyle do +90°C, w przeciwieństwie do izolacji PE.
Zaprojektowany do pracy przy średnich obciążeniach mechanicznych przy instalacjach na stałe i sporadycznym ruchu w suchych, wilgotnych lub mokrych pomieszczeniach, a także na zewnątrz i bezpośrednio w ziemi.
W celu zoptymalizowania EMC zalecamy obustronny, obwodowy kontakt oplotu miedzianego z zaciskami (np. dławikami kablowymi EMC).
Przykładowe obszary stosowania:
- Przemysł motoryzacyjny
- Przemysł maszynowy
- Przemysł spożywczy
- Sektor technologii środowiskowych
- Przemysł opakowaniowy
- Obrabiarki
- Instalacje narażone na wpływ zakłóceń elektromagnetycznych
Układanie w ziemi
Bezpośrednie ułożenie w ziemi może mieć miejsce pod warunkiem instalacji zgodnej z przyjętymi dobrymi praktykami instalatorskimi – przewód powinien być ułożony na specjalnej podsypce kablowej zapewniającej stabilny i ciągły odpływ wody stojącej z miejsca instalacji. Przewód zakopany w ziemi nie może być narażony na permanentne przebywanie w wodzie.
