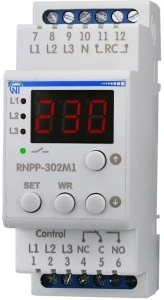

Przekaźnik napięciowy trójfazowy RNPP‑302M1

Przekaźnik napięciowy RNPP-302M1 jest przeznaczony do ochrony odbiorników trójfazowych przed głównymi rodzajami uszkodzeń w sieci elektrycznej, takimi jak: wyjście wartości skutecznej napięcia poza dopuszczalne progi; naruszenie kolejności faz i sklejanie faz; naruszenie pełnej fazy i symetrii napięcia sieciowego. RNPP-302M1 mierzy wartości skuteczne napięć fazowych (liniowych) w sieciach z solidnie uziemionym lub izolowanym punktem neutralnym i steruje cewką zewnętrznego rozrusznika magnetycznego, który przełącza obwód zasilania obciążenia. Przekaźnik monitoruje również stan styków zasilania zewnętrznego rozrusznika magnetycznego przed i po włączeniu obciążenia, kontrolując ich sprawność (wypalenie lub sklejenie). Urządzenie może pracować w czterech niezależnych trybach: – przekaźnik zaniku fazy (kontrola poziomu napięcia jest wyłączona); – przekaźnik napięcia minimalnego; – przekaźnik napięcia maksymalnego; – przekaźnik napięciowy. RNPP-302M1 wskazuje aktualną wartość napięcia fazowego (linii), błąd napięcia, stan przekaźnika obciążenia (włączony/wyłączony) i typ błędu.
