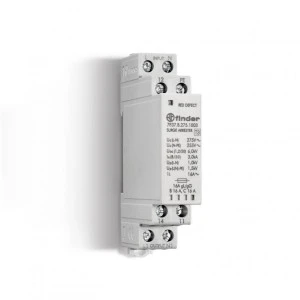

Ogranicznik przepięć Typ T3 3kA 1/1,5kV 230V AC, obciążenie do 16A 7P.37.8.275.1003
- Producent:FINDER
- Indeks producenta:7P.37.8.275.1003
- Indeks TIM:0004-00010-51543
- Kategoria:Ograniczniki przepięć klasy D
- Ocena:
Cena:
Powiadom o dostępności
SPD Typ 3 seria ograniczników przepięć do systemów TT i TN-S z przewodem N.
Systemy 1-fazowe z zaciskami gniazd, do montażu na szynę DIN 35 mm
• Ochrona sprzętu przed przepięciami impulsowymi
• Brak prądu upływu dzięki połączeniu warystora i iskiernika (GDT)
• Zgodnie z EN 61643-11:2012
7P.37.8.275.1003
• Konfiguracja "1+1": warystor + iskiernik z bardzo niskim Up
• Możliwość połączenia szeregowego dla lepszej ochrony obwodu wyjściowego 16 A
• Wbudowany zestyk obwodu sygnalizacji zdalnej stanu warystora
• Przekaźnik z pozłacanym zestykiem przełącznym zapewniającym niezawodne przełączanie
• 17.5 mm ochrona L-N/N-PE
• Do montażu na szynę DIN 35 mm (EN 60715)
Maksymalne napięcie robocze (UN) 230 VAC
Maksymalne napięcie robocze na moduł (UC) 275 VAC
Znamionowy prąd wyładowczy (8/20 μs) L-N, L(N)-PE (In) - 3kA
Test napięciowy kombinowany L-N, L(N)-PE (UOC) - 6kA
Napięciowy poziom ochrony L-N - 1,5 kV
Dane techniczne
CN
8536 30 30
Przekrój przewodu sztywnego (jednodrutowy, wielodrutowy) [mm2] do
6
Przekrój przewodu przyłączanego (elastyczny, wielodrutowy) [mm2] do
4
Liczba biegunów
1
Znamionowy prąd wyładowczy (8/20) (L-N) [kA]
3
Poziom ochrony L-PE/N-PE [kV]
1.5000
Prąd znamionowy [A]
16
Typ 3
Sposób montażu
Szyna montażowa DIN 35 mm
PKWiU
27.12.23.0
Przekrój przewodu sztywnego (jednodrutowy, wielodrutowy) [mm2] od
0,5
Przekrój przewodu przyłączanego (elastyczny, wielodrutowy) [mm2] od
0,5
Znamionowy prąd wyładowczy (8/20) (L+N-PE) [kA]
3
Maksymalne napięcie trwałej pracy AC [V]
275
Poziom ochrony L-N [kV]
1
Znamionowe napięcie AC [V]
230
Ze stykiem do zdalnej sygnalizacji
Dane logistyczne
Ean
8012823388427
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
