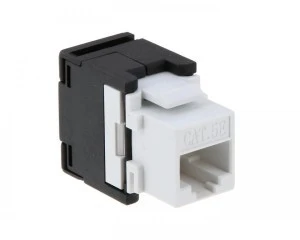

Beznarzędziowe, nieekranowane (UTP) gniazda transmisyjne typu keystone marki ALANTEC służą do budowy zarówno punktów abonenckich jak i pól krosowych w instalacjach wewnętrznych, poziomych i pionowych sieci teleinformatycznych, niezagrożonych oddziaływaniem zakłóceń elektromagnetycznych.
Rozwiązanie beznarzędziowe pozwala na zmontowanie bez konieczności użycia specjalnych narzędzi, złącz całego toru transmisyjnego. Proces instalacyjny jest szybki i komfortowy (wg naszych doświadczeń zarobienie takich gniazd zajmuje 1/3 czasu standardowego wykonania opartego o system narzędziowy).
Wedle upodobań instalatora gniazda można również terminować metodą klasyczną, narzędziem uderzeniowym IDC 110/LSA.
Dzięki zastosowaniu specjalnych, uniwersalnych mocowań można je montować w dowolnych elementach takich jak: puste panele krosowe, puszki naścienne, podłogowe itp.
WAŻNA zaleta KONSTRUKCYJNA: wpięcie wtyków telefonicznych RJ11, RJ12 nie powoduje uszkodzenia gniazda, specjalna konstrukcja powoduje, że piny złącza nie ulegają odkształceniom.
OGÓLNE |
Kategoria |
5E |
Klasa |
D (norma 100MHz) o rozszerzonej charakterystyce do 250 MHz / 1 Gb/s |
Ekran |
nie |
Rodzaj |
beznarzędziowy |
KORPUS |
Materiał |
Termoplastyczne tworzywo ABS spełniające wymogi UL 94 V-0 |
GNIAZDO |
Trwałość wg norm |
> 750 cykli |
Trwałość wg badań |
> 1000 cykli |
Materiał styków |
fosforobrąz |
Powłoka styków |
1,25 μm warstwa złota na 2,5 μm warstwie niklu |
Siła docisku styków |
100 g na styk |
Siła rozłączania |
50N przez 60s |
ZŁĄCZE SZCZELINOWE |
Sekwencja |
568A/B |
Materiał noży |
fosforobrąz |
Przyjmuje przewody |
22-24AWG |
Korpus |
plastik odporny na ogień, zgodny z UL 94 V-0 |
PŁYTKA PCB |
Materiał |
laminat FR4 o grubości 1,6 mm |
PARAMETRY ELEKTRYCZNE |
Maks. wartość prądu |
1,5 A |
Rezystancja izolacji |
500 M @ 100 Vdc |
Odporność napięciowa |
1000 Vac RMS @60Hz przez 60s |
Rezystancja styków |
20 m |
Rezystancja noży IDC |
2,5 m |
ZASILANIE POE |
Rodzaj |
PoE / 802.3 af (802.3at typ 1) |
ZAKRES TEMPERATUR |
Składowania |
-40oC do +70oC |
Pracy |
-10oC do +60oC |
WILGOTNOŚĆ |
Maksymalnie |
93% |
